多級消防泵概述：

多級消防泵 采用特殊的水力設計和結構設計，使之具有流量壓力分檔比普通離心清水泵更適宜建筑消防給水系統選用，流量—壓力特性曲線平坦無駝峰。

多級消防泵結構：

1）、泵的結構形式應保證易于現場維護和更換零件。緊固件及自鎖裝置不應因振動等原因而產生松動?！?br />
2）、泵體上應鑄出表示旋轉方向的箭頭。

3）、應有壓力表，真空壓力表（潛水泵、深井泵除外），表精度應不低于2.5級。

4）、泵應設置放水旋塞。

5）、泵出口法蘭的公稱壓力應能滿足最大工作壓力的要求，泵進口法蘭的公稱壓力

應不小于1.0MPa。法蘭的連接尺寸應符合GB/T 9112-2000及GB/T 9124-2000的規定。

6）、泵的進口應能承受0.4MPa的正壓。

XBD-L型單吸單級消防泵由電機和泵兩部分組成，泵和電機同軸，泵結構包括泵體、葉輪、泵蓋、機械密封等部件組成。泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。泵設有安裝底座，便于安裝，增加泵運行穩定性。泵密封采用機械，具有密封可靠，無泄漏的特點。泵的軸向力葉輪設平衡環來進行平衡。泵的進出口法蘭按1.6MPa壓力設計，管路配套方便。

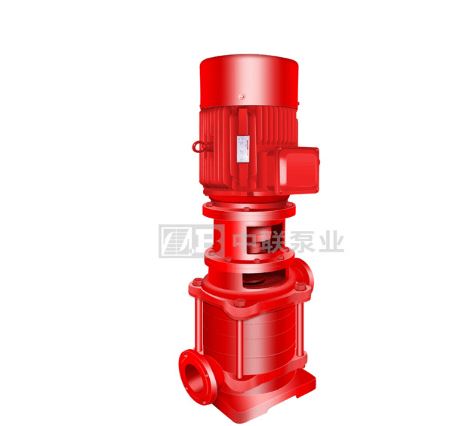

XBD-L型單吸多級分段式消防泵由電機的泵兩部分組成，電機為Y型三相異步電機，泵的電機采用聯軸器連接，整體為剛性連接，使用時無需校正。泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分由軸、中輪。平衡鼓等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸下向力由角接觸球軸承來承受。進水段、中段和出水段的結合面用紙墊通過拉緊達到密封，用戶可根據需要選擇。

泵旋轉方向從驅動端向下看為逆時針轉動。

多級消防泵特點

對因轉動產生摩擦部位的所有零部件采用耐磨、耐腐蝕、抗嚙合的材料制造而具有高可靠性，多級泵可配置雙出水口，泵體承載能力高、抗超載能力強、啟動靈敏。

多級消防泵用途

XBD-L型消防泵主要用于消防系統管道增壓送水。也可適用于工業城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合。

消防泵工作原理:

原動機帶動葉輪旋轉，將水從A處吸入泵內，排送到B處。泵中起主導作用的是葉輪，葉輪中的葉片強迫液體旋轉，液體在離心力作用下向四周甩出。這種情況象轉動的雨傘，雨傘上的水滴向四周甩出去的道理一樣。泵內的液體甩出去后，新的液體在大氣壓力下進到泵內。如此連續不斷地從A處向B處供水。泵在開動前，應先灌滿水。

如不灌滿水，葉輪只能帶動空氣旋轉，因空氣的單位體積的質量很小，產生的離心力甚小，無力把泵內和排水管中的空氣排出，在泵內造成真空，水也就吸不上來。泵的底閥是為灌水用的，泵出口側的調節閥是用調節流量的。車用消防泵在開動前，可灌滿水，遇到必須從自然水源吸水時，需要啟動引水器，把泵室及吸水管內的空氣排出，液體在大氣壓力下進到泵內，這樣泵也可連續不斷地吸水了。
